Sur une ligne de convoyage de plusieurs centaines de mètres, chaque mètre de câble moteur entre l’armoire centrale et l’actionneur coûte du temps de pose, de la maintenance et du risque de panne. C’est sur ce type d’installation étalée que la question d’une architecture avec entraînements décentralisés se pose avec le plus d’acuité.
Placer le variateur au plus près du moteur change la donne en matière de câblage, de maintenabilité et de résilience, mais ce choix impose aussi des arbitrages qu’on sous-estime souvent.
A découvrir également : Google Traduction : est-ce vraiment gratuit en français ?
Câblage et contraintes CEM : ce que change la proximité variateur-moteur
Dans une architecture centralisée classique, les câbles moteur parcourent parfois des dizaines de mètres entre l’armoire de commande et chaque axe. Ces longueurs génèrent des perturbations électromagnétiques (CEM) qui obligent à poser des filtres, des blindages, et à respecter des distances de séparation avec les réseaux de données.

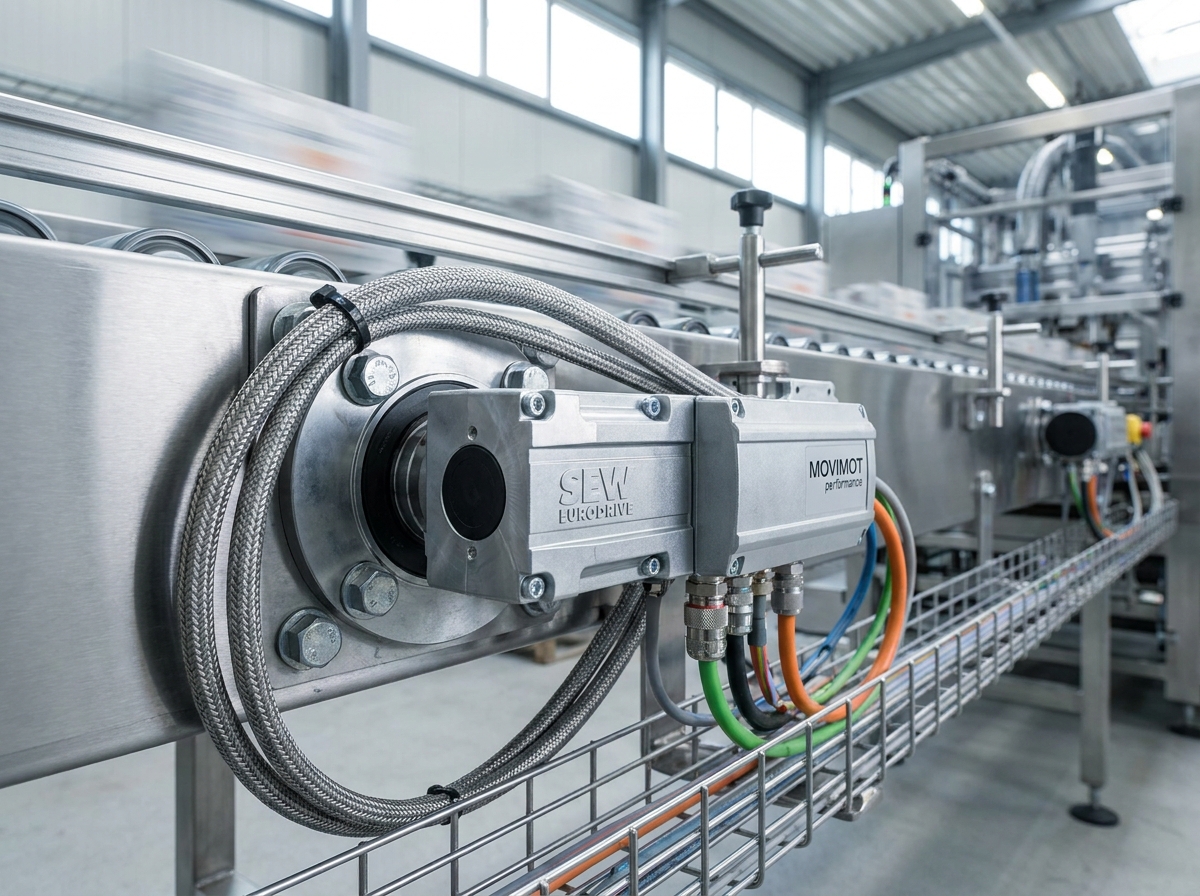

Avec des entraînements décentralisés industriels, le variateur est monté directement sur ou à côté du moteur. Les longueurs de câble moteur chutent à quelques mètres, voire moins. Les contraintes CEM diminuent mécaniquement, et le câblage se simplifie grâce à des connecteurs préfabriqués qui remplacent les raccordements filaires traditionnels.
A découvrir également : JVC archives : astuces méconnues pour remonter vraiment dans le temps
On gagne aussi en espace dans les locaux techniques. L’armoire centrale, quand elle subsiste, se réduit à l’alimentation et à la communication réseau. Sur des sites où la surface au sol est comptée, c’est un argument concret.
Maintenabilité en ligne : le vrai levier pour la disponibilité machine
Le bénéfice le plus tangible au quotidien n’est pas toujours le câblage. Un entraînement décentralisé peut être remplacé sans arrêter les autres axes de la ligne. Sur une architecture centralisée, intervenir sur un variateur en armoire impose souvent de couper l’alimentation de plusieurs axes, parfois de toute l’installation.
Pour des lignes à forte disponibilité (agroalimentaire, intralogistique, tri postal), cette capacité d’intervention isolée réduit les arrêts non planifiés. On remplace un module sur le terrain, on remet sous tension, la production reprend sur cet axe sans avoir perturbé le reste.
Cas d’usage où la maintenabilité fait la différence
- Convoyeurs étendus dans les entrepôts logistiques, où chaque axe est répétitif et où un arrêt global coûte cher en débit de colis.
- Lignes de conditionnement en agroalimentaire, soumises à des cadences serrées et à des normes d’hygiène qui rendent chaque intervention en armoire plus longue.
- Installations multi-sites avec maintenance centralisée : le technicien intervient sur un point précis sans devoir maîtriser l’ensemble de l’armoire de pilotage.
Les retours varient sur ce point selon la taille de l’installation, mais plus la ligne est physiquement étalée et plus les axes sont nombreux, plus le gain de maintenabilité est net.
Complexité locale et arbitrages de conception : les limites à connaître
Décentraliser les entraînements ne fait pas disparaître la complexité, elle la déplace. Au lieu de concentrer l’intelligence et la puissance dans une armoire, on multiplie les équipements sur le terrain. Chaque point moteur devient un nœud à alimenter, à raccorder au réseau de communication, et à paramétrer individuellement.
Plus d’équipements sur la machine signifie davantage de points de gestion locale. Le bureau d’études doit prévoir l’implantation mécanique de chaque variateur (environnement thermique, indice de protection, accessibilité pour la maintenance). Sur certaines machines compactes, l’encombrement autour du moteur ne laisse tout simplement pas la place.
Architecture centralisée ou décentralisée : critères de choix
Le choix ne se résume pas à une doctrine. Il dépend de paramètres concrets :
- La distance physique entre les axes et l’armoire de commande : au-delà d’une certaine longueur, le décentralisé devient plus économique en câblage.
- Le nombre d’axes répétitifs : des dizaines de convoyeurs identiques se prêtent mieux à la décentralisation qu’une machine compacte avec des axes hétérogènes.
- Le budget global : le coût unitaire d’un variateur décentralisé peut être supérieur à celui d’un variateur en armoire, mais les économies de câblage et d’armoire compensent souvent sur les grandes installations.
- L’environnement industriel : température, poussière, projections de liquides conditionnent le choix de l’indice de protection et donc la faisabilité du montage déporté.
Sur une machine courte avec trois ou quatre axes proches, une armoire centralisée reste souvent plus simple et moins coûteuse. Le décentralisé prend son avantage quand la topologie de l’installation le justifie.
Résilience et cybersécurité : un argument qui monte en production industrielle
L’architecture décentralisée supprime le point de défaillance unique que représente une armoire centrale alimentant tous les axes. Si un variateur tombe en panne, seul l’axe concerné s’arrête. Les autres continuent de fonctionner, ce qui permet une dégradation contrôlée plutôt qu’un arrêt total.
Depuis quelques années, cette logique de résilience rejoint aussi les préoccupations de cybersécurité industrielle. Répartir l’intelligence sur le terrain limite l’impact d’une compromission d’un seul nœud. Une armoire centralisée qui gère l’ensemble des axes constitue une cible plus critique qu’un réseau de variateurs indépendants, chacun avec son périmètre limité.
Ce n’est pas une solution de sécurité en soi, mais c’est un paramètre que les architectes systèmes intègrent de plus en plus dans leurs choix de conception, notamment sur les sites classés ou les installations soumises à des exigences réglementaires renforcées.
Le choix entre architecture centralisée et décentralisée ne relève pas d’une tendance à suivre. Il se décide sur plan, en fonction de la topologie de la ligne, du nombre d’axes, de la criticité de la disponibilité et de l’environnement physique.
Sur les installations étendues à axes répétitifs, le décentralisé apporte des gains mesurables en câblage, en maintenance et en résilience. Sur les machines compactes, il ajoute une complexité qui ne se justifie pas toujours. Le bon réflexe reste de dimensionner l’architecture en partant de la contrainte terrain.
